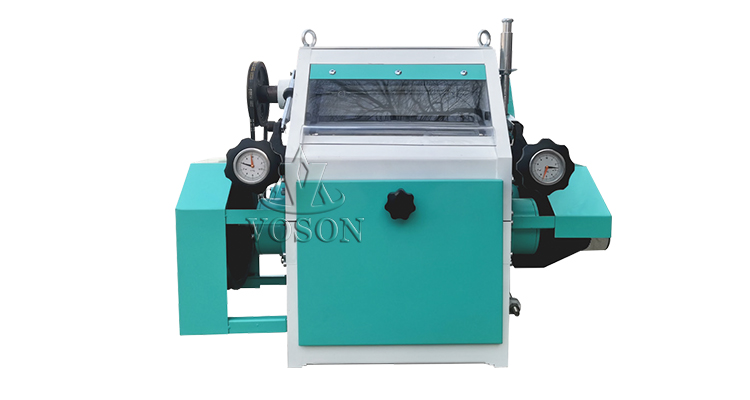

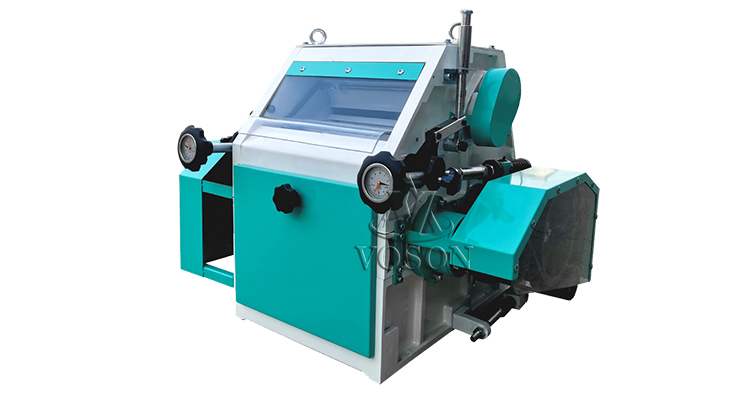

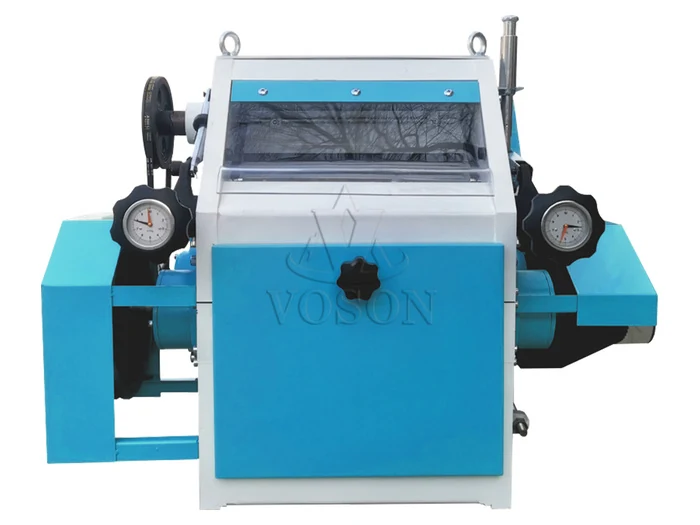

Molino de rodillos unilateral serie 6F-22
- Capacidad: Según diagrama de molienda
- Producción: Molienda de trigo y otros cereales
Molino de rodillos unilateral 6F-22 con rodillos de 220 mm, transmisión por correa dentada y potencia de 5,5–15 kW.
Aplicación del molino de rodillos unilateral 6F-22
El molino unilateral 6F-22 utiliza un par de rodillos para la rotura o reducción del cereal dentro de una línea de molienda. Puede instalarse en diagramas de trigo y otros granos, con rodillos estriados o lisos según el pasaje.
1. Transmisión por correa dentada sin lubricación por aceite en el conjunto de transmisión;
2. Rodillos equilibrados dinámicamente para controlar la vibración;
3. Opción de rodillos lisos o estriados según la función del pasaje;
4. Enclavamiento entre el embrague del rodillo lento y el mecanismo de alimentación;
5. Aplicable como unidad de molienda en determinadas plantas de hasta 80 TPD; la capacidad del equipo debe confirmarse con el diagrama y el número de pasajes.
Parámetros técnicos del molino unilateral 6F-22
La tabla compara potencia, relación de velocidad, transmisión, tamaño de rodillo y peso. Estos datos no representan por sí solos la capacidad total de una planta.
| Modelo | Potencia (kW) | Relación de velocidad | Transmisión | Dimensiones del rodillo (mm) | Dimensiones (mm) | Peso (kg) |
| 6 F 2 2 3 5 | 5 . 5—7 . 5 | 1 . 2 5 : 1 | Correas dentadas y | Φ 2 2×03 5 0 | 8 2 0 × 7 0 0 × 5 | 4 4 0 |
| 6 F 2 2 4 0 | 5 . 5—7 . 5 | 1 . 2 5 : 1 | Correas dentadas y | Φ 2 2×04 0 0 | 8 7 0 × 7 0 0 × 5 | 4 8 0 |
| 6 F 2 2 5 0 | 7 . 5—1 1 | 1 . 2 5 : 1 | Correas dentadas y | Φ 2 2×05 0 0 | 9 7 0 × 7 0 0 × 5 | 5 6 0 |
| 6 F 2 2 6 0 | 1 1—1 5 | 1 . 2 5 : 1 | Correas dentadas y | Φ 2 2×06 0 0 | 1 0 7 0 × 7 0 0 × | 6 5 0 |
Diagrama de flujo de la línea de molinos de harina de trigo
En la sección de limpieza, los sistemas de aspiración ayudan a separar impurezas ligeras y controlar el polvo generado por los equipos.
La configuración de limpieza combina equipos para separar impurezas gruesas, medianas y finas. El diagrama se ajusta a la humedad, el nivel de suciedad y la capacidad del trigo.
En la sección de molienda y cernido, los rodillos y tamices trabajan en pasos sucesivos para producir las harinas especificadas.
El diagrama busca controlar la separación entre endospermo y salvado. El transporte neumático, la aspiración y el cernido deben dimensionarse con la capacidad de la planta.
Las máquinas de envasado pueden ser semiautomáticas o automáticas. La configuración puede integrar dosificación, llenado, costura y diagnóstico de alarmas según el modelo.
El sistema de sujeción ayuda a controlar las pérdidas durante el llenado. Los rangos de bolsa, como 1–5, 2,5–10, 20–25 o 30–50 kg, se seleccionan según el producto y el mercado.
Para definir el equipo y su integración en la línea, solicite una configuración técnica !
Preguntas frecuentes
1. ¿Qué función cumple el molino unilateral 6F-22?
Realiza pasos de rotura o reducción dentro de un diagrama de molienda mediante un par de rodillos.
2. ¿Puede equiparse con rodillos lisos y estriados?
Sí. El tipo de superficie se selecciona según el cereal, el pasaje y la granulometría requerida.
3. ¿La referencia de 80 TPD es la capacidad de una sola máquina?
No. Se refiere a determinadas configuraciones de planta; la capacidad de cada unidad depende del diagrama y del número de molinos.
4. ¿Qué datos se necesitan para seleccionar el modelo?
Se requieren el cereal, el caudal por pasaje, el tipo de rodillo, la granulometría, la potencia disponible y el layout.
