Plansifter cuadrado FSFG para clasificar harina, sémola y materiales granulares. Configuraciones de 2–10 secciones y hasta 131,6 m².

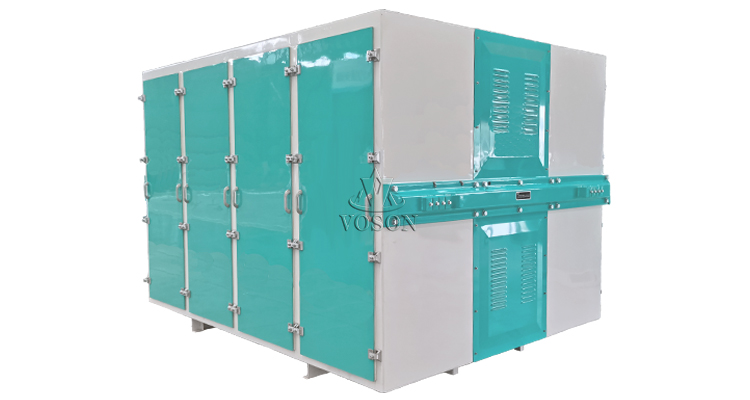

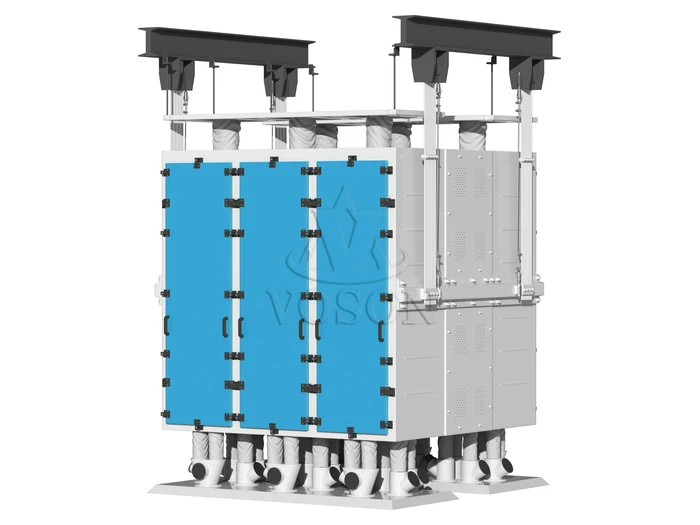

El plansifter cuadrado FSFG clasifica harina, sémola y otros materiales molidos o granulares. Puede configurarse con 2, 4, 6, 8 o 10 secciones; cada sección admite de 16 a 30 bastidores y el área de cernido alcanza hasta 131,6 m² según el modelo.
1. Estructura de alta resistencia y rigidez;
2. Diseño sellado para reducir fugas de producto;
3. Amplia superficie de cernido;
4. Soporte de tres rodamientos con resortes y diseño de lubricación orientado a distribuir las cargas del conjunto.
La tabla compara alturas, potencia, superficie de cernido y peso de las configuraciones FSFG. El número de secciones y bastidores se define con el diagrama de molienda.
| Modelo | | 4x16 | 6x16 | 8x16 | 2x24 | 4x24 | 6x24 | 8x24 | 10x24 | 4x28 | 6x28 | 8x28 | 10x28 |
| Altura de la caja de tamiz (mm) | 640 | 1800 | 1800 | 1800 | 2300 | 2300 | 2300 | 2300 | 2300 | 2470 | 2470 | 2470 | 2470 |
| | 740 | 1800 | 1800 | 1800 | 2300 | 2300 | 2300 | 2300 | 2300 | 2470 | 2470 | 2470 | 2470 |
| Altura del marco del tamiz (mm) | 640 | 1395 | 1395 | 1395 | 1865 | 1895 | 1895 | 1875 | 1875 | 2035 | 2035 | 2035 | 2035 |
| | | | | | | | | | | | - | - | - |
| | | 1435 | 1435 | 1435 | 1955 | 1935 | 1935 | 1915 | 1915 | 2075 | 2075 | 2075 | 2075 |
| | 740 | 1395 | 1395 | 1395 | 1865 | 1865 | 1865 | 1865 | 1865 | 2035 | 2035 | 2035 | 2035 |
| | | 1435 | 1435 | 1435 | 1955 | 1905 | 1905 | 1905 | 1905 | 2075 | 2075 | 2075 | 2075 |
| Altura mínima de instalación (mm) | 640 | 2800 | 2800 | 2800 | 3300 | 3300 | 3300 | 3300 | 3300 | 3540 | 3540 | 3540 | 3540 |
| | 740 | 2800 | 2800 | 2800 | 3300 | 3300 | 3300 | 3300 | 3300 | 3540 | 3540 | 3540 | 3540 |
| Potencia(kW) | 640 | 3 | 4 | 5.5 | / | 3 | 4 | 7.5 | 15 | 4 | 5.5 | 11 | 15 |
| | 740 | 3 | 5.5 | 7.5 | 3 | 5.5 | 7.5 | 11 | 18.5 | 7.5 | 7.5 | 15 | 18.5 |
| Diámetro de rotación (mm) | Φ64+2 | ||||||||||||
| Velocidad de rotación principal (r/min) | 245 | ||||||||||||
| Superficie de tamizado (m2) | 640 | 17.7 | 26.5 | 35.3 | / | 26.5 | 39.7 | 53 | 66.25 | 30.9 | 46.4 | 61.8 | 77.3 |
| | | 19.9 | 29.9 | 39.8 | / | 29.9 | 44.8 | 59.7 | 74.6 | 34.8 | 52.2 | 69.7 | 87.1 |
| | | 22.1 | 33.2 | 44.3 | / | 33.2 | 49.8 | 66.4 | 83.0 | 38.8 | 58.1 | 77.5 | 96.9 |
| | 740 | 24.8 | 37.2 | 49.7 | 18.6 | 37.2 | 55.9 | 74.5 | 93.1 | 32.3 | 65.2 | 86.9 | 108.6 |
| | | 28.2 | 42.2 | 56.3 | 18.6 | 42.2 | 63.4 | 84.5 | 105.6 | 49.3 | 73.9 | 98.6 | 123.3 |
| | | 30.1 | 45.1 | 60.2 | 18.6 | 45.1 | 67.7 | 90.2 | 112.8 | 52.6 | 79 | 105.3 | 131.6 |
| Peso(kg) | 640 | 2550 | 2800 | 3200 | / | 2900 | 3550 | 5200 | 5600 | 3350 | 4100 | 5600 | 6000 |
| | 740 | 2900 | 3150 | 3500 | 1600 | 3700 | 4550 | 6000 | 6600 | 3950 | 4900 | 6500 | 7000 |
1. ¿Para qué se utiliza un plansifter cuadrado?
Clasifica harina, sémola y otros materiales por granulometría después de la molienda.
2. ¿Cuántas secciones puede tener la serie FSFG?
La serie admite configuraciones de 2, 4, 6, 8 o 10 secciones con diferentes cantidades de bastidores de cernido.
3. ¿Cuál es la superficie de cernido disponible?
La tabla muestra superficies que llegan hasta 131,6 m² según la altura de bastidor y la configuración seleccionada.
4. ¿Qué debe confirmarse antes de seleccionar el modelo?
Se necesitan el diagrama de molienda, el número de pasajes, la granulometría, el caudal, la altura disponible y el esquema de descarga.
