Transportador de correa con colchón de aire para molienda de harina y manipulación de granos
El El transportador de correa con colchón de aire (ACBC) es un sistema avanzado de manipulación de materiales a granel que se aplica ampliamente en Proyectos de ingeniería de modernas plantas de molienda de harina y manejo de granos. A diferencia de las cintas transportadoras locas tradicionales, este sistema adopta tecnología de transporte con soporte de aire, formando una película de aire estable entre la cinta transportadora y la bandeja de transporte.
Al eliminar el contacto mecánico directo entre la correa y los componentes de soporte, la cinta transportadora con colchón de aire reduce significativamente la fricción, el consumo de energía y los requisitos de mantenimiento. Como resultado, se ha convertido en una solución de transporte ideal para trigo, maíz, soja y materiales en polvo en molinos harineros de gran capacidad, instalaciones de almacenamiento de granos y proyectos llave en mano de procesamiento de granos.
Principio de funcionamiento y estructura principal
2.1 Principio de transporte apoyado por aire
Durante el funcionamiento, se suministra continuamente aire a baja presión a la caja de aire debajo de la correa. El aire fluye a través de orificios de estrangulación distribuidos con precisión, formando un colchón de aire uniforme que eleva la cinta transportadora entre aproximadamente 0,05–0,15 mm. Esta fina capa de aire permite que la banda funcione suavemente con una resistencia extremadamente baja, incluso en condiciones de carga pesada.
2.2 Componentes estructurales clave

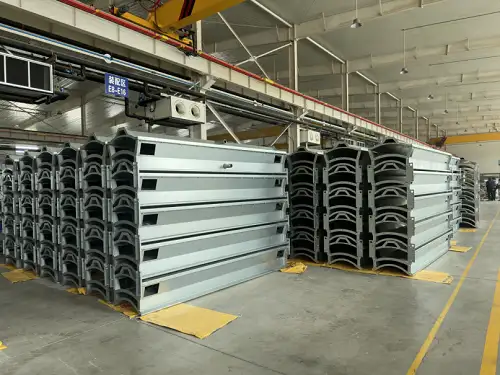

Caja de aire y bandeja de transporte
Fabricada con placas de acero de alta resistencia, la bandeja en forma de artesa está diseñada para garantizar una distribución uniforme de la presión del aire. Su rigidez estructural garantiza un soporte estable de la correa durante el funcionamiento continuo a largo plazo en entornos de molienda de harina.
Sistema de suministro de aire
Los ventiladores centrífugos independientes brindan un flujo de aire estable a la cámara plenum. El sistema mantiene suficiente presión para soportar tanto la correa como el material transportado, lo que garantiza un rendimiento confiable bajo diferentes capacidades.

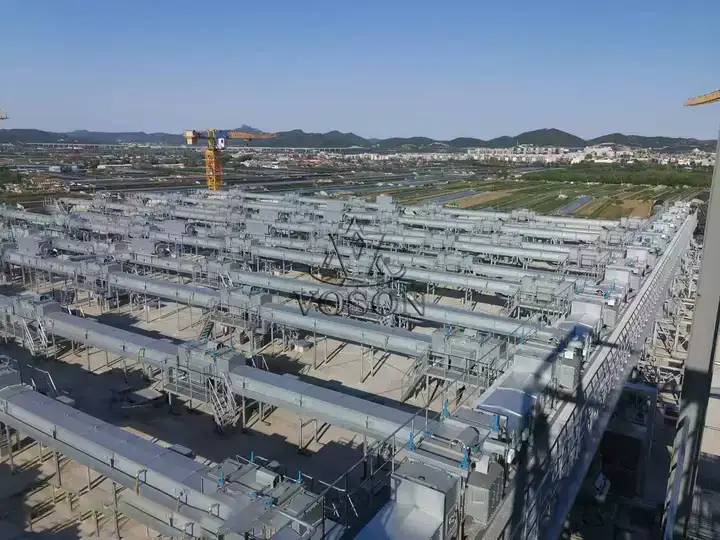

Cubierta de sellado completamente cerrada
El diseño modular cerrado previene eficazmente las fugas de polvo durante el transporte de granos. Esta característica es particularmente importante para los molinos harineros, donde Normas de control de polvo, higiene y seguridad alimentaria. debe mantenerse estrictamente.
Comparación técnica: colchón de aire versus transportador de correa tensora tradicional
| Artículo de comparación | Transportador loco tradicional | Transportador de correa con colchón de aire | Beneficio de ingeniería |
|---|---|---|---|
| Coeficiente de fricción (f) | 0.022 – 0.030 | 0.001 – 0.005 | Reducción de resistencia superior al 80 % |
| Consumo de energía | Alto | 15–30% menor | Ahorro de energía a largo plazo |
| Rotura de material | Vibración e impacto del grano | Suave, sin vibraciones | Protege la integridad del grano |
| Frecuencia de mantenimiento | Reemplazo frecuente de los rodillos | Mantenimiento mínimo | Reducción del tiempo de inactividad y mano de obra |
| Control de polvo | Difícil de sellar completamente | Estructura completamente cerrada | Ambiente más limpio del molino de harina |
| Vida útil de la correa | Impacto por desgaste de los rodillos | Vida útil de la correa entre 2 y 3 veces más | Menor costo operativo |
Esta comparación demuestra claramente por qué las cintas transportadoras con colchón de aire se seleccionan cada vez más en proyectos de ingeniería de granos y molinos harineros a gran escala.
Ventajas de ingeniería en proyectos de molinos harineros
1. Operación de ahorro de energía
Al eliminar cientos de ruedas guía y la resistencia a la rodadura asociada, la cinta transportadora con colchón de aire funciona con una demanda de energía significativamente menor. Esta ventaja resulta particularmente evidente en los sistemas de transporte de larga distancia comúnmente utilizados en molinos harineros y terminales de granos.
2. Baja tasa de rotura de grano
La cinta transportadora se desplaza sobre una película de aire continua sin vibraciones. Los granos permanecen estables en la superficie de la banda, evitando los repetidos impactos causados por los rodillos tradicionales. Esto hace que el sistema sea especialmente adecuado para manipulación de trigo y maíz, donde la integridad del grano afecta directamente la calidad de la molienda.
3. Requisito mínimo de mantenimiento
La estructura mecánica simplificada elimina los puntos de lubricación y las piezas de desgaste de los rodillos. El mantenimiento de rutina se limita en gran medida a los ventiladores de aire y la inspección de la correa, lo que hace que el sistema esté prácticamente libre de mantenimiento durante el funcionamiento normal.
4. Alta capacidad y estabilidad operativa
Las cintas transportadoras con colchón de aire mantienen un rendimiento estable a altas velocidades de transporte y grandes capacidades. Son muy adecuados para Entrada continua de grano crudo, transferencia del silo al molino y transporte del producto terminado. en plantas modernas de molienda de harina.
Aplicaciones típicas en el manejo de granos y materiales a granel
En la práctica de ingeniería, las cintas transportadoras con colchón de aire se usan más ampliamente en molino de harina y sistemas de manejo de granos, particularmente para la ingesta de granos crudos, transporte de larga distancia entre silos y molinos y secciones de transferencia cerradas. con estrictos requisitos de control de polvo.
Además del procesamiento de granos, las cintas transportadoras con colchón de aire también se utilizan en transporte de material a granel para industrias como la minería, el cemento, la generación de energía y el procesamiento químico, donde la operación estable, el bajo mantenimiento y el transporte cerrado son esenciales para una producción continua.
